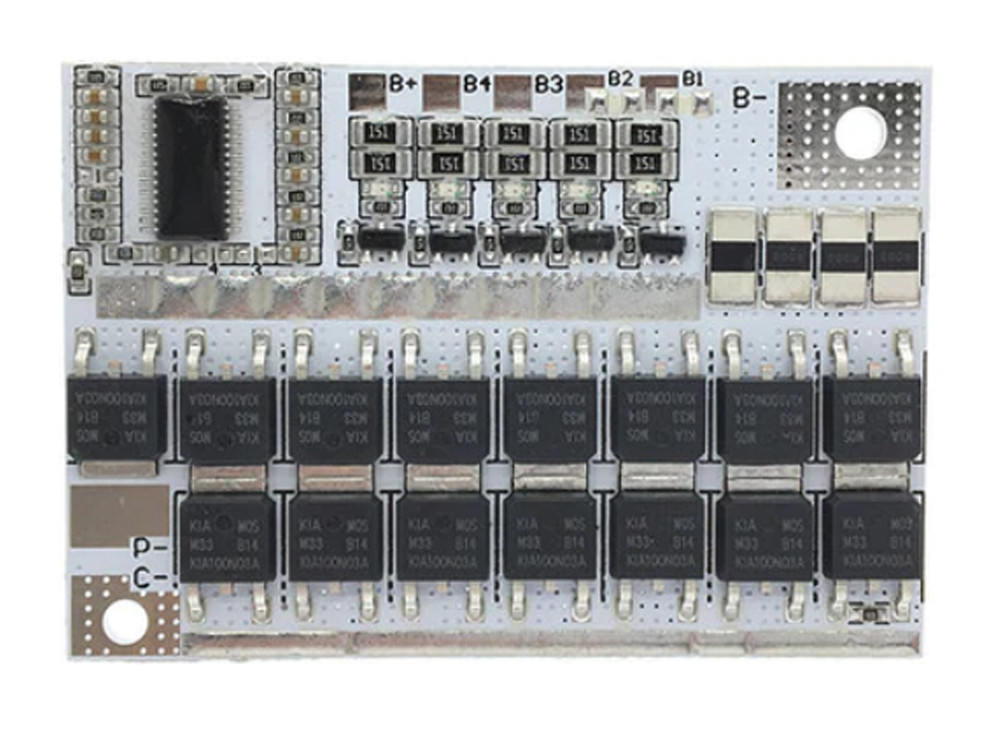

BMS 3S, 4S, 5S універсальний контролер заряду, розряду з балансиром, 100A для Li-ion акумуляторів 18650

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряду/розряджання батареї тощо.

Представлений BMS контролер, є потужною універсальною модифікацією плати захисту для збирання з трьох, чотирьох або п'яти послідовно увімкнених Li-ion, Li-po акумуляторів із функцією балансування. Через нескладні модифікації (установка/видання "перемичок") можна вибрати необхідний режим роботи контролера 3S, 4S, 5S або за потреби швидко змінити поточний режим роботи на необхідний Вам у конкретних технічних умовах експлуатації. Використовується мікроконтролер BM3451TNDC-T28A.

Система керування й балансування забезпечує індивідуальний контроль напруги та опору кожного елемента акумулятора, розподіляє струми між складниками акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне під'єднання та вимкнення навантаження.

Плата виконує функцію захисту акумуляторів від перерозряджання, перезаряджання та від короткого замикання в навантаженні. Добре підходить для шурупокрутів та іншого акумуляторного інструменту.
Спрацьовування захисту за струмом —  понад 100A, зменшити струм захисту та навантаження можливе випиранням одного або декількох шунтових резисторів "R003" (-25% струмового навантаження на кожен резистор).

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Наочно побачити дії, необхідні для зміни режиму роботи, Ви зможете на такому відео огляді.

Технічні характеристики модуля:

• Кількість елементів: 3S, 4S, 5S (встановлюється користувачем)
• Постійний струм заряду: 60А
• Постійний струм розряду: 80А
• Перевантаження за струмом розряджання: 1,5 - 2,5S

Балансування елементів

• Струм балансування: 60мА
• Захист від перезарядження: 4.21 - 4.29В
• Захист від перерозрядження: 2.72 - 2.88В
• Оновлення зарядки, у разі зниження напруги на елементі до: 4.14 - 4.24 В
• Захист від короткого замикання

Розміри модуля: 42.1 мм х 61.2мм х 4 мм
