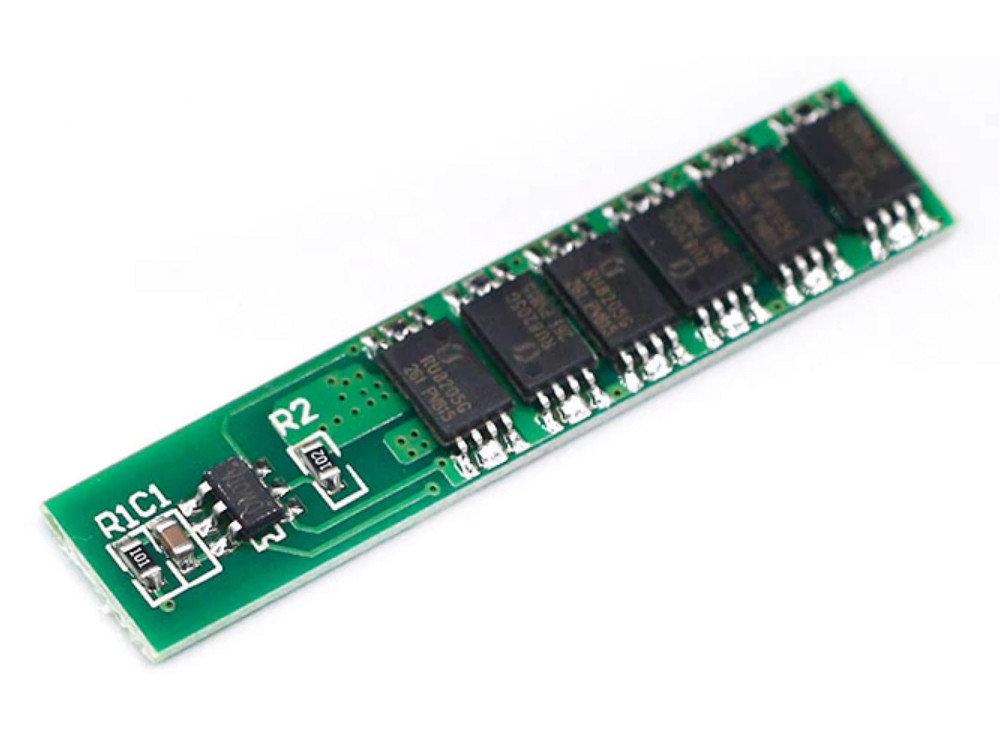

BMS 1S 15A контролер заряду, розряду для літій-іонних акумуляторів

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряду/розряджання батареї тощо.

Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) и захист від перерозряджання (перезаряджання), , а також забезпечення стабільної роботи за високих навантажень. Максимальний робочий струм цього BMS контролера становить 15 А. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,4 - 2,7 В.

Модуль контролер заряду-розряду акумуляторів має 4 вывода.

Під'єднання:

P (-) до мінуса навантаження/заряджання.
P (+) до плюсу навантаження/заряджання.
B (-) до мінуса акумулятора.
B (+) до плюса акумулятора.

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS.

Діапазон напруги живлення модуля становить від 4,3 до 4,5  В. Для заряду можна використовувати перетворювач напруги з обмеженням струму. Зверніть увагу, що цей модуль не є зарядним пристроєм.

Технічні характеристики модуля:
