Понижуючий модуль DC-DC 20А Uin-6~40V Uout-1.2~36V з регулюванням струму і напруги

Даний модуль являє собою понижуючий перетворювач DC-DC, який перетворює значення вихідного напруга в доступному діапазоні від 1,2 до 36 Ст. Також за допомогою модуля можна встановити значення струму навантаження. Основною особливістю даного модуля є діапазон максимальної вихідної сили струму, який становить від 0,3 до 20 А. Даний перетворювач напруги призначений для живлення потужного навантаження. Регулювання струму навантаження дозволяє використовувати його в якості зарядного пристрою для різних електричних приладів. Також на базі даного модуля можна зібрати високопотужний блок живлення, для цього необхідно: замінити встановлені підстроювальні резистор, підключити цифровий вольтметр і зібрати корпус.

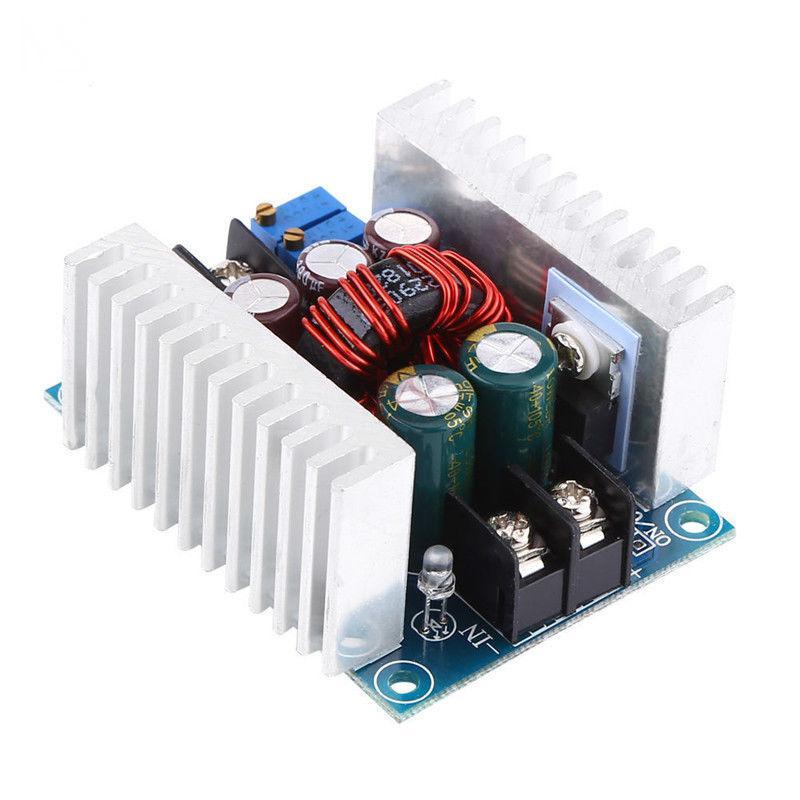

Плата модуля спроектована на основі транзистора IRFB3607, мікросхеми LM25116, 2 будівельних резисторів, потужних електричних конденсаторів і інших допоміжних компонентів. Мікросхема LM25116 являє собою імпульсний перетворювач напруги постійного струму компанії Texas Instruments, яка має 10 висновків і виконана в корпусі «HTSSOP-20». На платі модуля розташовано 5 потужних електролітичні конденсатори, які необхідні для згладжування пульсацій напруги. Модуль має захист від короткого замикання і перегріву. Для захисту від переполюсовки на вхідний клемник можна встановити діод або діодний міст. Максимальна вихідна потужність з додатковим охолодженням складає 600 Вт, а ККД (коефіцієнт корисної дії) 95%.

При наявності струму навантаження, значення якого вище 15 А, рекомендується встановити додаткове охолодження на елементи з великою температурою. В якості охолодження можна використовувати вентилятор, потужний радіатор або т. д.

Регулюються значення вихідної напруги і струму навантаження з допомогою 2 будівельних резисторів:


Подається живлення від зовнішнього джерела живлення постійного струму. Діапазон вхідної напруги живлення перетворювача становить від 6 до 40 В, а вихідна напруга постійного струму складає від 1,2 до 36 Ст. Сигналізує про подачу живлення червоний світлодіод, який підключений до шини живлення. Так як цей перетворювач є знижувальним, то вхідна напруга повинна бути більше значення вихідної напруги (якщо вихідна напруга менше, то на виведенні воно буде дорівнювати вхідному).

Технічні параметри:

• Вхідна напруга - DC 6 - 40.0 V
• Вихідна напруга регульоване - 1.2 - 36.0 V
• Максимальний імпульсний вихідний струм - 20 A
• Вихідний струм довготривалий: 15А (рекомендований)
• Діапазон регулювання вихідного струму: 0.3 – 20А.
• Максимальна потужність: 300 Вт
• Ефективність перетворення: 95% (24В до 12В, 20А)
• Вихід пульсації: ≤ 50 мВ
• Захист по струму: є
• Захист від перегріву: є
• Захист від короткого замикання: є (короткочасно)

Варіанти застосування:

* живлення світлодіодів;
* побудови зарядних пристроїв;
* використання в якості регульованого перетворювача з захистом від короткого замикання;
* модуль для створення лабораторного блоку живлення
