Терморегулятор високотемпературний W1315, від -99 до +999, 12V 10A

      Високотемпературний програмований терморегулятор XH-W1315 призначений для контролю температури в діапазоні від -99 до +999 °C.

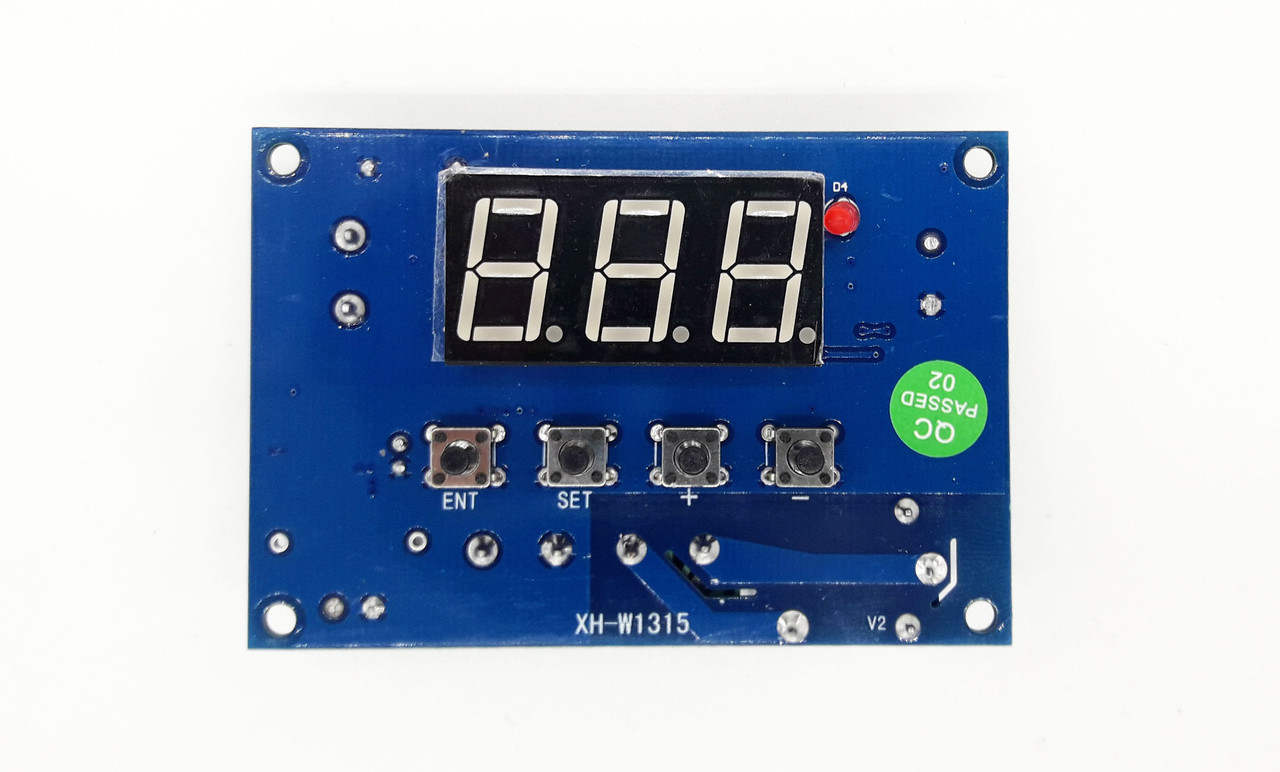

Терморегулятор обладнаний зумером, LED-дисплеєм з трьома знаками, світлодіодний індикатор вмикання реле, чотири кнопки керування, дві клеми для під'єднання зовнішньої термопари типу К, дві клеми для під'єднання навантаження, дві клеми "VCC+/VCC-" для живлення приладу. Довжина кабелю 1 метр, діаметр різі М6.

    У режимі очікування на цифровому індикаторі постійно зображається поточна температура з датчика.

    Регулювання температури відбувається завдяки встановленню гістерезису пункт меню P1, максимальний діапазон 50 °С.

    Для встановлення температури контролю необхідно натиснути кнопку SET, після чого кнопками "+" або "-" встановити потрібну температуру, і ще раз натиснути кнопку SET.

    Для входу в режим програмування необхідно утримувати впродовж 5 секунд кнопку SET, після чого кнопками "+" або "-" вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути й утримувати кнопку SET, або ж не натискати жодні кнопки впродовж 10 секунд. Налаштування терморегулятора зберігаються в незалежну пам'ять мікроконтролера та після вимкнення живлення не змінюються.

    У меню Р2 можна відкалібрувати показання терморегулятора за еталонним приладом (в межах ±20 °C)

    У меню Р3 можна задати температуру в разі досягнення якої увімкнеться світлова та звукова сигналізація. Показання поточної температури почнуть блимати, зумер почне видавати звукові сигнали. Для вимкнення зумера потрібно натиснути кнопку "ENT".

     Для повернення до заводських параметрів необхідно натиснути одночасно кнопки "+" і "-"і утримувати приблизно 2 секунди, після чого зумер видасть звуковий сигнал, на дисплеї з'являться три вісімки, прилад перейде в режим очікування, на дисплеї почне відтворюватися поточна температура.

LLL/HHH: несправність датчика або датчик не під'єднаний .

Характеристики:

• Діапазон вимірювання температури: -99...+999 З
• Напруга живлення: 12 В
• Максимальний струм комутації реле: 10 А.
• Роздільна здатність  1,0 с
• Розміри: 79*54 мм
• Розмір екрана: 41х19 мм.
• Розмір монтажного отвору: 71х41 мм
• Частота оновлення показань: 0,5 сек
• Струм споживання: до 35 ма (з увімкненим реле до 70 ма)
• Колір світіння: червоний

Комплект постачання:

• терморегулятор XH-W1315
• датчик 1 м.
• інструкція

Параметри програмування XH-W1315
