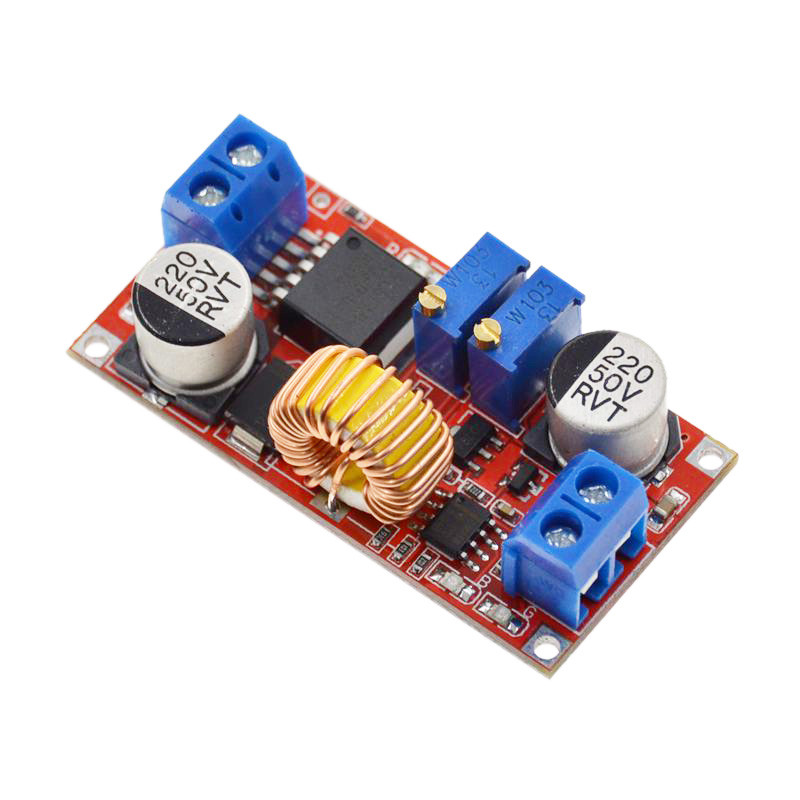

Знижувальний модуль перетворювач XL4015 (5 А) DC-DC, драйвер світлодіодів

Знижувальний стабілізатор на XL4015E1 з регулюванням вихідного струму та напруги.

Технічні характеристики:

• Вхідна напруга: 5-32 В
• Вихідна напруга: 0.8-30 В із плавним регулюванням
• Вихідний струм: регулюється, максимально 5 A
• Мінімальний крок регулювання: 0.6 В
• Вихідна потужність: максимальна 75 Вт
• Робоча температура: від -40 до +85 градусів
• Робоча частота: 300 кГц
• Ефективність перетворення: до 96%
• Захист від перегрівання: автоматично вимикається виходу під час перегрівання
• Захист від зворотної полярності: ні
• Розміри модуля: 61.7х26.2mх15 мм
• Вага: 25 г

Пристрій зібраний на монолітному імпульсному знижувальному зміні напруги XL4015 з частотою перемикання 300 кГц. Регулювання вихідної напруги та вихідного струму відбувається за допомогою високоточних потенціометрів. На платі є індикація режиму стабілізації струму (світлодіод). DC-DC перетворювач ідеальне рішення для живлення схем із великим падінням напруги (різниця між вхідною і стабілізованою напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепла, має низький струм споживання.

У разі живлення навантаження робочим струмом понад 2,5-3А або надмірного перегрівання контролера ШІМ необхідно встановити радіатор зверху на мікросхему або плату модуля на радіатор, дотримуючись ізоляції струмопровідних частин від встановлюваного тепловідведення. Вхідна напруга, дотримуючись полярності "+" і "-" подається на "IN", вихідна напруга знімається з виходу "OUT". Пристрій призначений для живлення світлодіодів, заряду акумуляторів, схем живлення електронної апаратури, де потрібна стабілізація струму.
