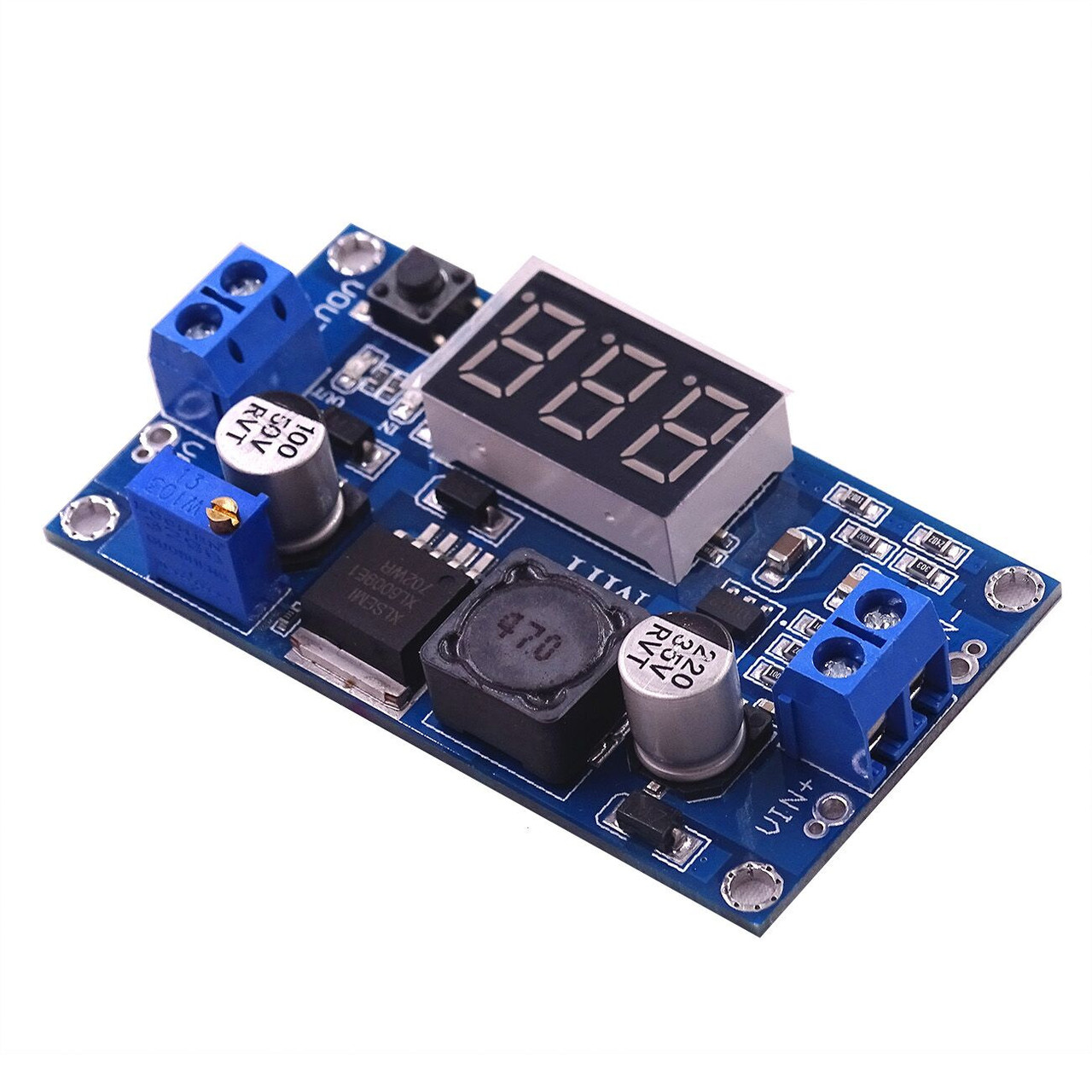

Підвищувальний модуль XL6009 з вольтметром DС-DC 4,5-40 В 4 А

     Підвищувальний конвертер (перетворювач) постійного струму XL6009E1 з вольтметром, використовується для підвищення вхідної напруги в пристроях і схемах із постійною напругою. Регулювання вихідної напруги відбувається через підстроєний резистор (розташований на платі).

    Для зручності настроювання й контролю модуль обладнаний вбудованим вольтметром, який дає змогу індикувати вхідної та вихідної напруги, перемикання показань відбувається за допомогою кнопки. За потреби можна калібрувати показання вольтметра або повністю його вимкнути.

    Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра.
Пристрій на мікросхемі XL6009 виготовлений за топології boost дає змогу здійснювати перетворення вхідної напруги постійного струму на вихідну вищу напругу постійного струму з високим к.п.д., має вбудований захист від короткого замикання, від перегрівання.

Вхідна напруга на платі подається на контакти: IN+ IN-
Вихідне: OUT+ OUT-
Живлення для конвертера подається на контакти IN+ і IN- в діапазоні 4.5-32В.

Функціональна клавіша:

1. Коротке натискання: зміна індикації вхідна/вихідна напруга
2. Середнє натискання: калібрування вольтметра
3. Довге натискання: вимкнення вольтметра

Характеристики:

• Вхідна напруга: 4.5 - 32В
• Вихідна напруга: 5 - 40В
• Струм навантаження номінальний: 2.5 А дез додаткового охолодження
• Струм навантаження максимальний:до 4 А за гарного охолодження мікросхеми та котушки
• Вихідна потужність: 15Вт (якщо потужність більша, на схему необхідно встановлювати радіатор)
• Частота перетворення: 400КГц.
• КПД: до 94%.
• Розмір плати: 65*39*14 мм.

Можливі варіанти застосування регульованого перетворювача напруги:

• Для радіоаматорів під час конструювання різних джерел живлення своїми руками.
• У походах, подорожах, експедиціях, поїздках для забезпечення електроживлення, освітлення та заряджання різних пристроїв.
• Під час проєктування та ремонту електронних пристроїв.
• Для створення мобільного зарядного пристрою, що працює від батарейок або акумуляторів AA, AAA, Li-Ion акумулятора. Такий зарядний пристрій може бути використаний для живлення й заряджання різних мобільних пристроїв.
• Як регулятор напруги для різного електрообладнання.
• Може використовуватися в комплексі із сонячними батареями.
