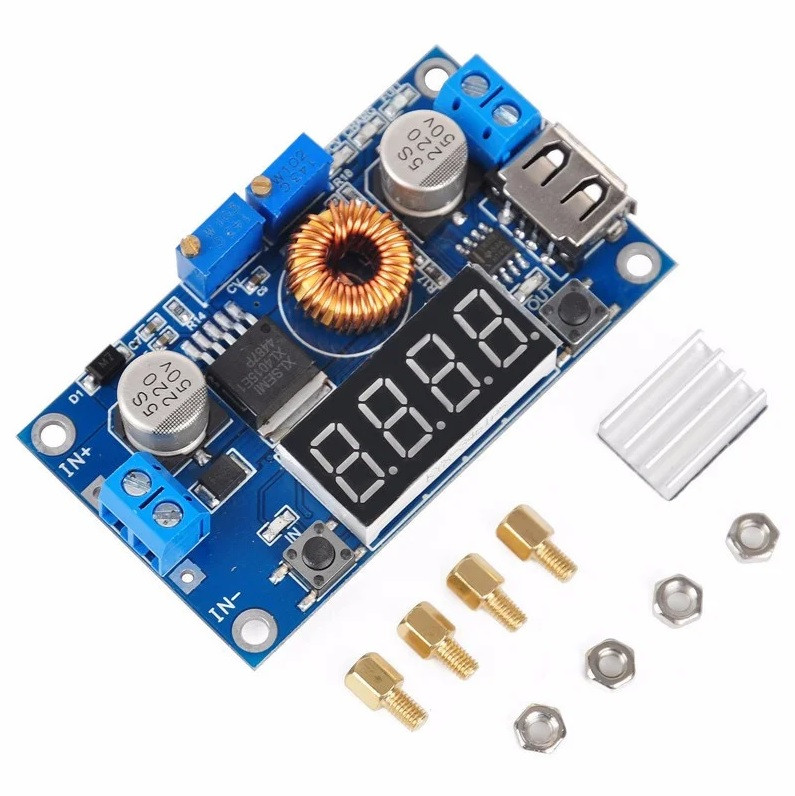

Знижувальний перетворювач DC-DC XL4015 (5 А) CC-CV з вольтметром, амперметром, ватратом

77 ₴

Показати оптові ціни
  • Немає в наявності
  • Оптом і в роздріб
  • Код: 00332
Знижувальний перетворювач DC-DC XL4015 (5 А) CC-CV з вольтметром, амперметром, ватратом
Знижувальний перетворювач DC-DC XL4015 (5 А) CC-CV з вольтметром, амперметром, ватратомНемає в наявності
77 ₴
+380 (50) 294-16-66
Vodafone
  • +380 (68) 203-06-00
    Київстар
  • +380 (63) 640-24-80
    Life
+380 (50) 294-16-66
Vodafone
  • +380 (68) 203-06-00
    Київстар
  • +380 (63) 640-24-80
    Life
повернення товару протягом 14 днів за домовленістю

Знижувальний стабілізований перетворювач на XL4015E1 з регулюванням вихідної напруги,  обладнаний вольтметром для індикації вхідної або вихідної напруги дасть змогу швидко та точно керувати слабкострумовими ланцюгами без використання додаткового обладнання, а також проводити моніторинг стану напруги в встановленому ланцюзі.

Зменшувальний перетворювач XL4015E1 зібраний на високоефективній мікросхемі XL4015E1 і призначений для зниження значення вхідної напруги постійного струму (DC) до заданого значення вихідної напруги постійного струму (DC).

Технічні характеристики:

  • Вхідна напруга: 4-38 В
  • Вихідна напруга: 1,2-32 У плавному регулюванні
  • Вихідний струм: регулюється, максимально 5 A
  • Вихідна потужність: максимальна 75 Вт
  • Робоча температура: від -40 до +85 градусів
  • Робоча частота: 300 кГц
  • Ефективність перетворення: до 96%
  • Захист від перегрівання: автоматично вимикається виходу під час перегрівання
  • Захист від зворотної полярності: ні
  • Розміри модуля: 66х39х19 мм

Пристрій зібраний на монолітному імпульсному знижувальному перетворювачі напруги XL4015e1 з частотою перемикання 300 кГц. Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра. Пристрій призначений для перетворення вхідної постійної напруги на вихідну нижчу постійну напругу з високим ККД. Це оптимальне рішення для живлення пристроїв, що вимагають меншої живильної напруги, ніж напруга блока живлення. На відміну від лінійних стабілізаторів напруги, має низьке тепловиділення й струм споживання.

Плата містить вольтметр, що дає змогу відтворювати вхідну або вихідну напругу. Вольтметр можна ввімкнути або вимкнути за допомогою лівої кнопки (ввімкнення термінала IN). Перемикання зображення вхідної або вихідної напруги здійснюється за допомогою правої кнопки (попередньо терміналу OUT). Про поточний режим зображення інформує відповідний світлодіод на платі.

Калібрування вольтметра

Показання вольтметра можуть бути відкалібровані за зразковим вольтметром для забезпечення максимальної точності показань.
Для входу в режим калібрування потрібно натиснути та утримувати праву кнопку 2 секунди або більше. Звільнувши кнопку показання вольтметра та відповідний світлодіод будуть синхронно блимати. Це свідчить про те, що вольтметр є в режимі калібрування. Водночас, якщо під час входу в режим калібрування поточний режим зображення був встановлений для вхідної напруги, то калібрування здійснюватиметься для вхідної напруги. Якщо ж поточний режим зображення був встановлений для вихідної напруги, то калібрування буде здійснюватися для вихідної напруги.
У режимі калібрування права кнопка слугує для збільшення показань, ліва — для зменшення. Оскільки одне натискання кнопки може змінювати значення менш ніж на 0,1 вольта, може знадобитися кілька послідовних натискань на кнопку, щоб побачити зміну показань.
Встановивши потрібні показники, потрібно вийти з режиму калібрування, натиснувши та утримуючи праву кнопку 2 секунди або більше.
За живлення навантаження робочим струмом понад 2,5-3А або надмірного перегрівання контролера ШІМ необхідно встановити радіатор зверху на мікросхему або плату модуля на радіатор, дотримуючись ізоляції струмопровідних частин від встановлюваного тепловідведення. Вхідна напруга, дотримуючись полярності "+" і "-" подається на "IN", вихідна напруга знімається з виходу "OUT". Пристрій призначений для живлення світлодіодів, заряду акумуляторів, схем живлення електронної апаратури, де потрібна стабілізація струму.

Характеристики
Основні атрибути
ТипМодуль
Довжина62 мм
Ширина26 мм
Висота15 мм
