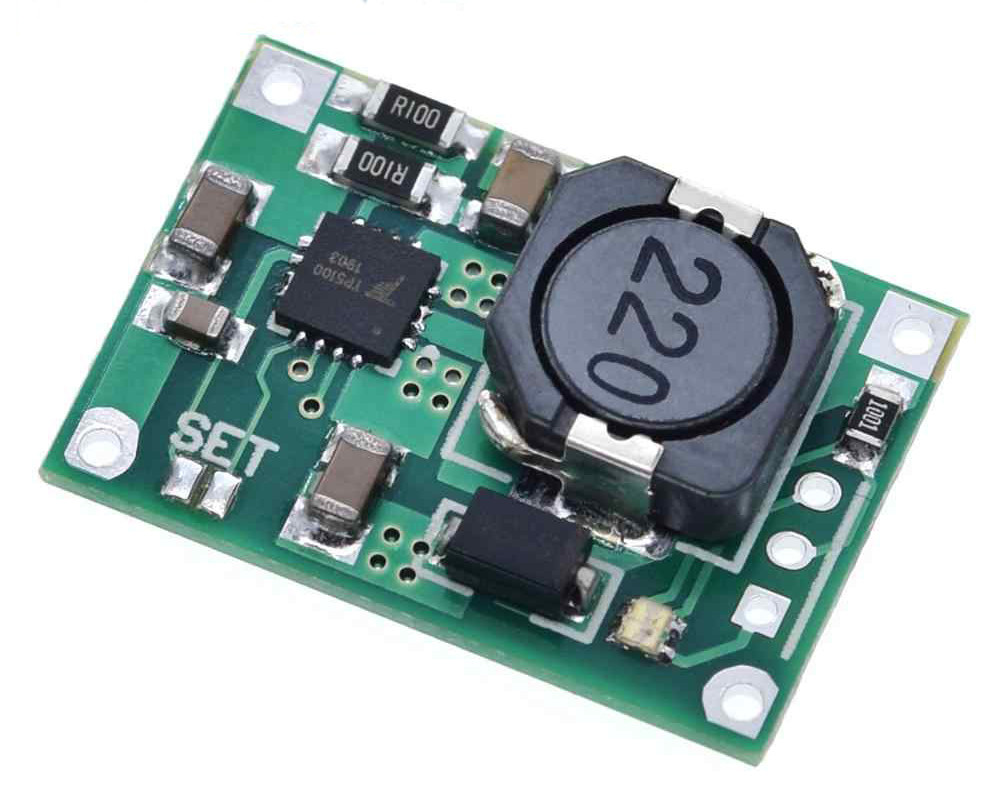

Контролер заряду TP5100 2А 1S/2S (4.2V або 8.4V) Li-ion акумулятора

Контролер заряду TP5100 2A для Li-on акумуляторів, з можливістю встановлення бажаного варіанту заряду:

• 1S 4.2V — для заряджання одного елемента  Li-on 18650
• 2S 8.4V - для заряду двох елементів  Li-on 18650 з'єднаних послідовно.

Контроллер заряда TP5100 — це контролер заряду Li-on акумуляторів, який дає змогу керувати зарядом одного або двох акумуляторів одночасно. Ультракомпактний корпус QFN16 і проста зовнішня схема роблять TP5100 ідеальним для портативного обладнання. Струм заряду до 2 А достачений практично для будь-яких випадків. Контролер заряду Li-on акумуляторів 18650 TP5100 має захист від зниженої напруги, захист від перегрівання, захист від короткого замикання, захист від неправильного ввімкнення акумулятора (захист від переполюсування).

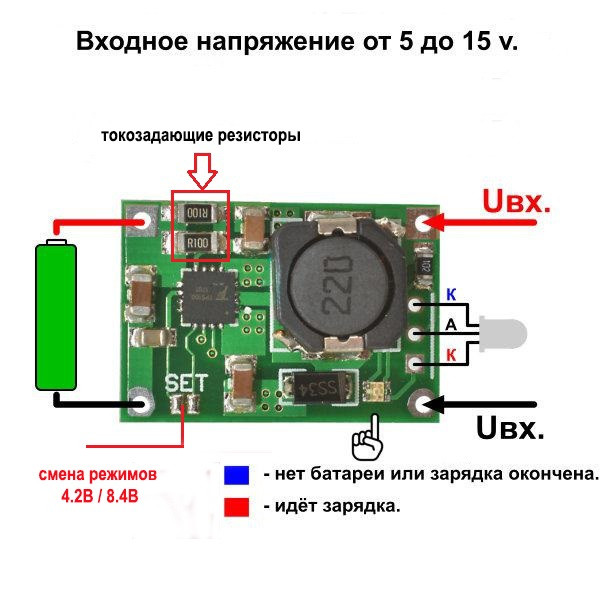

Для TP5100 потрібно забезпечити вхідну напругу 5 В-15 В. Струм заряду може регулюватися зовнішнім резистором (не йде в комплекті) або через заміну токозадних резисторів.

Режим роботи контролера (4.2V або 8.4V) задається за допомогою перемички SET.  Перемичка SET встановлена — режим 8.4V, перемичка SET  немає — режим 4.2 В (встановлено за замовчуванням).

Сфера застосування:

• Портативне обладнання.
• Різні зарядні пристрої.
• Смартфони, КПК.
• MP3, MP4, MP5-плеєри.
• Планшети.
• і багато іншого.


Характеристики:

• Підтримка одного або двох акумуляторів (Вихідна напруга до 4.2 В або 8.4 В)
• Регульований струм заряду. 0,1 А-2А (за замовчуванням 2 А)
• Широкий діапазон вхідної напруги 5 В-18 В
• Світлодіодний індикатор стану заряду (червоний, синій)
• Захист від перегрівання,
• Захист від перевантаження за струмом,
• Захист від зниженої напруги
• Захист від неправильного ввімкнення акумулятора (захист від переполюсування),
• Захист від короткого замикання
• Частота перетворення 400 кГц,
• Корисна індуктивність 20 мкГн,
• Робоча температура до 85 °C
• Розмір: 25 х 17 х 5 мм

Комплект постачання:

• Контролер заряду TP5100 2А 1S/2S (4.2V або 8.4V) Li-ion акумулятора — 1 шт.
