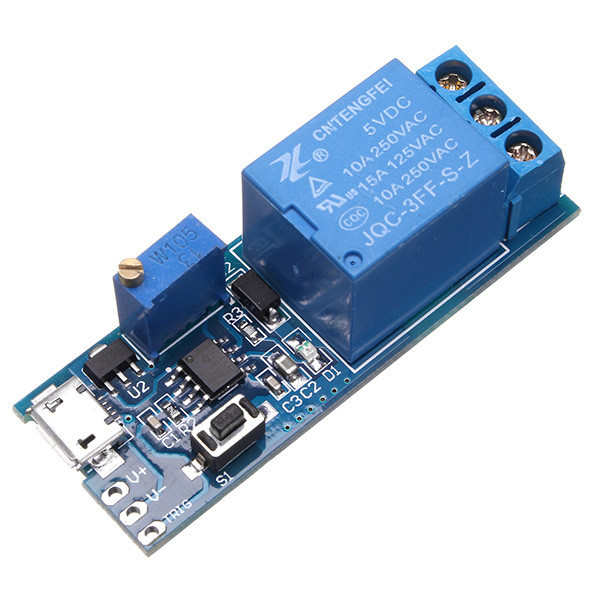

Модуль реле XY-018 із затримкою вимикання 0-24 секунд, DC 5-30V

77 ₴

  • Готово до відправки
  • Код: 00264
Модуль реле XY-018 із затримкою вимикання 0-24 секунд, DC 5-30V
Модуль реле XY-018 із затримкою вимикання 0-24 секунд, DC 5-30VГотово до відправки
77 ₴
+380 (50) 294-16-66
Vodafone
  • +380 (68) 203-06-00
    Київстар
  • +380 (63) 640-24-80
    Life
+380 (50) 294-16-66
Vodafone
  • +380 (68) 203-06-00
    Київстар
  • +380 (63) 640-24-80
    Life
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

XY-018 є одноканальним модулем реле з настроюваною затримкою,  використовується для керування режимами роботи (ввімкнення/вимкнення) різних приборов.

Для запуску відліку часу необхідно натиснути кнопку на модулі або короткочасно подати "-" (минус) на вхід TRIG, реле замнеться (розомкнеться) і почнеться відлік часу, після його закінчення модуль повернеться в режим очікування. Керування модулем (часом затримки) здійснюється за допомогою потенціометра (побудованого багатообертового резизора типу W3296), який розташований на платі.

На платі встановлений світлодіод, який індикує вмикання реле. Живлення модуля здійснюється через подавання на контакти "V+" и "V-" живлення DC5-30V (рекомендоване значення 9-24 вольт) або за допомогою подавання живлення 5V на розміст micro USB (можна використовувати блок живлення від телефона, планшета тощо).

Для під'єднання керованих приладів до реле на платі є 3 клемних контакти, марковані як NO, COM, NC. Керування навантаженням здійснюється за допомогою 5-вольтового реле.

Автозапуск модуля можна реалізувати за допомогою під'єднання до виведення "V-" і TRIG конденсатора місткістю майже 2,2 мкф.  Реле спрацьовуватиме  під час подавання живлення, витримувати заданий час і вимикатися, без потреби натискання на кнопку.


Характеристики:

  • робоча напруга: DC 5 - 30V
  • робочий струм реле: 15 – 20мА;
  • керівна напруга реле: 5 В;
  • реле високого струму  AC250V 10A, AC125V 10A; DC28V 10A , DC30V 10A;
  • керований час затримки:  0 – 24 сек;
  • габарити модуля: 76,5 х 23,1 х 21,0 мм;
Характеристики
Технічні характеристики
Кількість каналів1
Номінальна робоча напруга постійного струму12 В
Кількість розмикальних контактів1 шт.
Кількість замикаючих контактів1 шт.
Мінімальний час затримки0 сек
Максимальний час затримки24 сек
Максимальний струм комутації10 А
Габаритні розміри
Довжина76.5 мм
Висота23.5 мм
Ширина21 мм
